Петельник. Типи петельників



Ланцюговий стібок являє собою одно- або багатониктвоий стібок у вигляді ланцюжка з вузлами переплетення ниток на поверхні матеріалів, що з’єднуються.

        Машини ланцюгового стібка, де використовуються петельники відрізняються великою різноманітністю конструкції і типом строчок.

        В утворенні ланцюгового стібка в основному приймають участь два петлеутворювальні робочі органи: голка та петельник (розришювач). В утворенні тамбурного стібка у вишивальній машині задіяні голка з гачком і обвідник, що накидає на неї голку.

Основні типи петельників по виду руху:

-          обертові – в машинах однониткового ланцюгового стібка;







-          коливні в одній площині – в машинах однониткового ланцюгового стібка і зшивно-обметувальних машинах траєкторія одного з них шатунна крива;






-          коливний рух в двох площинах – в машинах двониткового ланцюгового стібка;

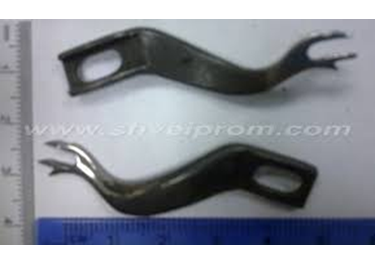

-          складний просторовий коливальний рух – в машинах потайної строчки, строчка однониткового ланцюгового обметувального стібка.
