Механізм човника



Човник в машині 1022 – М кл. – центрально-шпульний обертовий.


Рис.1 Механізм човника з циліндричними шестернями зовнішнього зчеплення

Оберти від головного валу до розподільного валу (7) передаються за допомогою зубчато-ремінної передачі, яка складається з верхнього (3) та нижнього (4) зубчатих барабанів та ременя. Розподільний вал (7) обертається в одному шарикопідшипнику (8) та в двох втулках (20). Оберти від розподільного валу (7) передаються до човникового валу (5) за допомогою циліндричної косозубчатої передачі, яка складається з двох косозубих шестернь (21, 22), що входять в зачеплення одна з одною. Човниковий вал обертається у втулці (30), яка кріпиться гвинтом (31). Зліва до човникового валу двома гвинтами (33) кріпиться човник (34).

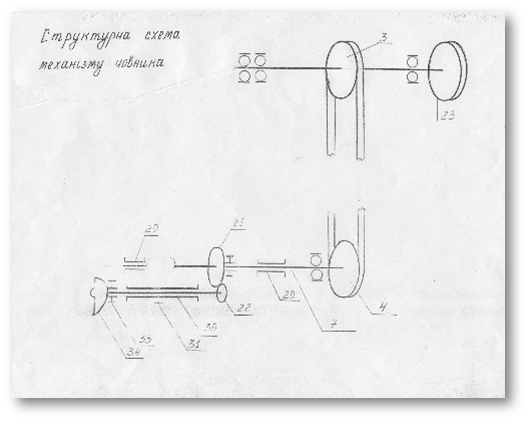

Рис.2 Структурна схема механізму човника

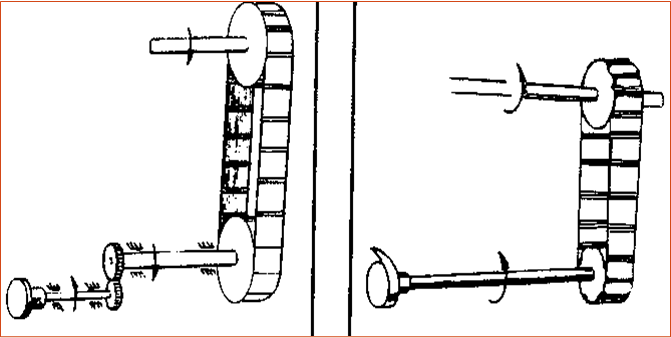

Рис.3 Ескіз механізму човника

Види механізмів човника

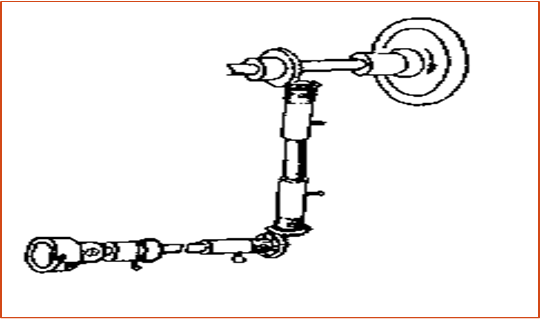

Рис.4 Механізм човника із зубчато-конічним передачами

Оберти від головного валу на вертикальний вал передає зубчато-конічна передача, що обертається двох втулках прикріплених гвинтами. Оберти від вертикального валу на човниковий передає зубчато-конічна передача. Човниковий вал обертається у двох втулках, що кріпляться гвинтами. На кінці човникового валу гвинтами кріпиться човник.


Рис.5 Ескіз човникового механізму


Рис.6 Механізм човника з циліндричними шестернями внутрішнього зчеплення

Оберти від головного валу до розподільного передаються за допомогою зубчато-ремінної передачі, що складається з верхнього та нижнього зубчатих барабанів та ременя. розподільний вал обертається у двох втулках. Оберти від розподільного валу до човниковго передаються за допомогою циліндричної прямозубчатої передачі з внутрішнім зчепленням. Човниковий вал обертається у втулці, що кріпиться гвинтом. На кінці човниковго валу гвинтами кріпиться човник.

 Тест для самоконтролю

1. Робоча деталь швейної машини, яка здійснює переплетення верхньої і нижньої ниток
голка
човник
рейка
ниткопритягач
2. Якому валу передає оберти зубчато-ремінна передача:
головному
човниковому
розподільному
голководу
3. Циліндрична косозубчата передача передає оберти до:
човникового валу
головного валу
розподільного валу
валу підйому
4. Човниковий вал обертається у:
шарікопідшипнику
гоковому підшипнику
втулці
5. Зубчато-ремінна передача складається з:
верхнього і нижнього барабанів
втулки
шарікопідшиника
шестерні
кривошипа

6. На кінці човникового валу кріпиться:
голка
рейка
ниткопритягач
човник
7. Прямозубчата передача складається з :
двох шестерень
зубчатих барабанів
двох втулок
двох пальців
8.У механізмі човника зустрічається
зубчато-конічна передача
ексцентрикова передача
кривошипно-шатунний механізм
шарнірно-стержневий механізм
