Знание устройства швейной машинки помогает не только качественно шить, но и самостоятельно устранять мелкие поломки, настраивать натяжение нити или выбирать подходящую модель. Представьте, вы берёте старую бабушкину машинку, открываете крышку и видите хитрую систему валов, рычагов и шестерёнок — всё это слаженно работает, создавая ровную строчку. В этой статье я шаг за шагом разберу устройство, покажу ключевые механизмы и дам практические советы, чтобы вы чувствовали себя мастером даже с базовой моделью.
Основные части швейной машинки
Швейная машинка состоит из корпуса, который делится на платформу и рукав. Платформа — это плоская поверхность, где лежит ткань. Рукав поднимается вертикально и скрывает большинство механизмов. Корпус защищает внутренние детали от пыли и ударов; его часто делают из металла для прочности или из пластика для лёгкости.
Сверху на рукаве расположена стойка — вертикальная часть, где крепится катушка с верхней нитью. Здесь же находятся регуляторы: колесо выбора строчки, рычаг натяжения и кнопки для реверса. Маховик — большое ручное колесо сбоку — соединяется с главным валом через ремень или напрямую. Поворачивая его вручную, вы управляете движением иглы, что особенно полезно при тонкой работе.
Внешние элементы включают прижимную лапку, которая держит ткань, игольную пластину с отверстием для иглы и рычаг её подъёма. Под платформой находится челночное устройство — сердце машинки. Как отмечают эксперты, рабочие органы швейной машины — это игла, двигатель ткани, лапка, нитепритягиватель и челнок.
Внутри корпуса скрывается привод: в механических машинках это педаль или рукоятка, в электромеханических — электродвигатель. Главный вал передаёт вращение на нижний вал и вертикальные стержни, которые запускают транспорт ткани. Без этих базовых частей строчка не получится ровной.

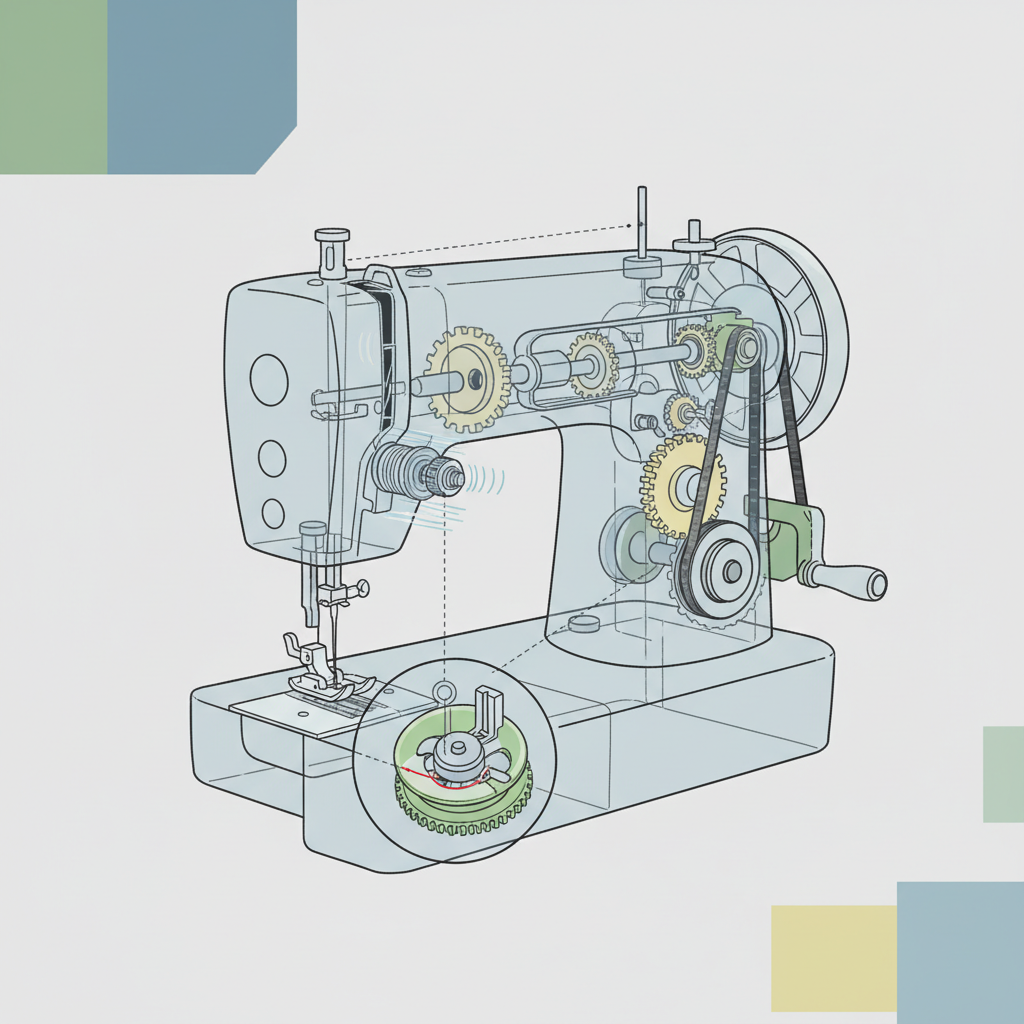

Ключевые механизмы швейной машинки
Теперь разберёмся, как работают главные узлы. Игла — острый инструмент с ушком, который прокалывает ткань. Её держит игловодитель на стержне, соединённом с кривошипно-шатунным механизмом. Этот механизм превращает вращение вала в вертикальное движение иглы вверх-вниз.
Челнок или петлитель формирует петлю для стежка. Челнок захватывает петлю верхней нити и обводит её вокруг нижней нити со шпульки. В современных машинках чаще используют горизонтальный петлитель — он проще в обслуживании. Вертикальный челнок встречается в промышленных моделях. Нитепритягиватель — рычаг на стойке — подтягивает нить после прокола, затягивая стежок.
Механизм транспортировки двигает ткань. Зубчатый транспортёр под игольной пластиной выходит вверх, цепляет ткань и тянет её на шаг строчки. Вертикальный узел поднимает транспортёр, горизонтальный — сдвигает вперёд. Технические руководства объясняют, что механизм двигателя ткани состоит из трёх узлов: узла горизонтального перемещения, узла вертикального перемещения и узла лапки.
Все механизмы синхронизированы через главный вал: он вращается, шатун толкает игловодитель, эксцентрик двигает транспортёр, а кривошип качает челнок. Если один узел работает с перебоями, строчка петляет или рвётся.
Классификация швейных машинок по строению
Швейные машинки различают по типу челночного устройства и форме платформы. По челноку их делят на модели с вертикальными (качающимся или вращающимся) и горизонтальными петлителями. Вертикальный челнок быстрее, но требует навыков заправки; горизонтальный удобен для новичков.
По платформе машинки бывают полноразмерными с плоской рабочей поверхностью, рукавными (с узким рукавом для обтачивания манжет) и полупромышленными с расширенной платформой.
| Тип по челноку | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Качающийся вертикальный | Высокая скорость, прочность | Сложная заправка шпульки | Промышленное шитье |
| Вращающийся вертикальный | Ровная строчка, меньше вибрации | Дороже в ремонте | Бытовая тяжелая ткань |
| Горизонтальный петлитель | Простая заправка, тихий | Меньшая скорость | Домашнее хобби |
Выбирайте машинку по задачам: для деликатных тканей подойдёт горизонтальный челнок, для кожи — вертикальный.
Как работает швейная машинка: пошагово
Процесс шитья — это цикл из нескольких шагов, который повторяется сотни раз в минуту. Вот как формируется стежок:
- Игла с верхней нитью опускается и прокалывает ткань, создавая петлю снизу.
- Челнок выходит из колпачка, захватывает петлю верхней нити крючком.
- Нитепритягиватель тянет нить вверх, обматывая её вокруг нижней нити со шпульки.
- Транспортёр сдвигает ткань на длину стежка (регулируется колёсиком).
- Игла поднимается, лапка прижимает ткань, и цикл повторяется.
В описаниях подчёркивают, что образование строчки обеспечивается слаженной работой всех механизмов. В электромеханических моделях педаль задаёт скорость, а маховик позволяет корректировать вручную. Если нити путаются, проверьте синхронизацию вала и челнока.
Частые проблемы и как их решать
Машинка ломается из-за пыли, неправильной заправки или износа. Вот типовые неисправности:
- Петляет строчка: ослабьте или подтяните натяжение верхней/нижней нити.
- Игла не ловит петлю: очистите челнок от ворса, проверьте фазу иглы маховиком.
- Ткань не подаётся: смажьте транспортёр, отрегулируйте лапку.
Для ухода смазывайте механизмы маслом раз в три месяца, продувайте воздухом. Мастера говорят, что работа швейной машины полностью зависит от челночного устройства, поэтому диагностику начинайте именно с него. Регулярный осмотр продлевает срок службы на годы.
Понимание устройства швейной машинки поможет вам шить увереннее и экономить на ремонте. Возьмите свою модель, снимите крышку и поэкспериментируйте с маховиком — так вы всё поймёте на практике. Если планируете покупку, ориентируйтесь на тип челнока и платформу, подходящие для ваших тканей. Шейте с удовольствием!
