Механізм ниткопритягача



Важільно-кулачковий ниткопритягач

Важільно-кулачковий ниткопритягувач (рис.1): 1 – циліндричний кулачок (барабан); 2 – ролик; 3 – вісь коливання; 4 – ниткпритягувач (важіль); П – криволінійний паз (профіль).






Рис.1 Важільно-кулачковий ниткопритягач



На передньому кінці головному валу закріплений кулачок циліндричої форми, на поверхні якого вифрезеруваний паз (профіль) для ролика важеля ниткопритягувача. Траєкторія вушка – дуга.

Переваги конструкції. Можливо забезпечити ниткопритягувачу будь-який закон руху, що сприяє відповідності графіків фактичної і необхідної подачі нитки на робочий процес.

Недоліки. Важіль ниткопритягувача має два “мертвих” положення (верхнє і нижнє) по траєкторії - великі інерційні навантаження.

В місцях контакту ролика з криволінійним пазом виникають контактні напруження, як сприяють зношенню механізму. Частота обертання головного валу машини ( 1200 об/хв).

Важільно-кулісний ниткопритягувач

Кулісний ниткопритягувач (рис.2): 1 – ниткопритягувач; 2 – стержень; 3 – кулісна втулка.






Рис.2 Важільно-кулісний ниткопритягач



Ниткопритягувач важіль 1, який шарнірно закріплений до корпусу машини. Внутрішня його частина – стержень 2 та кулісна втулка 3, які здійснюють коливний рух навколо нерухомої осі, від чого траєкторія центра вічка ниткопритягувача є дуга коло.

Особливості конструкції і роботи ниткопритягувача.

1.     Куліса забезпечує нерівномірність руху вічку, що важливо при зшиванні товстих матеріалів.

2.     Шатун має незвичайну форму, чим забезпечує хорошу взаємодію з механізмом голки.

3.     Кулісний механізм має низькі пари тертя порівняно з попередньою конструкцією.

4.     Важіль ниткопритягувачі має два “мертвих” положення, можливі обриви ниток тощо.

Висновки. При належному інженерному рішенні такі конструкції працездатності в сучасних швейних машинах (=5000 об/хв).



Кривошипно-коромисловий (шарнірно-стержневий) ниткопритягувач

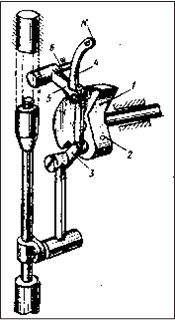

Ниткопритягувачем (рис.3) служить важіль 4 шатун шарнірного чотирьохланкового механізму (кривошип 2 противагою 1 шатун 5, коромисло 5). Важіль з вічком К закріплений в точці шатуна , яка рухається в два рази швидше вверх ніж вниз. Сприяє такому процесу руху 2-х колінний палець 3. Траєкторія замкнута шатунна крива.




Рис.3 Кривошипно-коромисловий (шарнірно-стержневий) ниткопритягач



Такі механізми надійні в роботі, забезпечують виконання технологічного процесу в режимах мінімальних і максимальних обертів головного вала (5000 об/хв.).



Ротаційний (кулачково-обертовий) ниткопритягувач

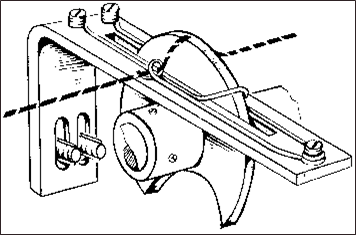

Ротаційний ниткопритягувач (рис.5): 1, 3, 4 – гвинти; 2 – накладка; 5 – скоба; 6 – хвастовик; 7 – отвір; 8 – палець; 9 – гітара.






Рис. 5 Ротаційний (кулачково-обертовий) ниткопритягач



Являє собою диск спеціальної форми, який має вирізи відбортовки. На ниткопритягувачі є відповідні точки на яких, при обертанні, затримується нитка, що подається в робочий процес. Контроль за процесом подачі нитки здійснюється відповідним відбортовками, відігнутими кінцями. З точки зору динаміки попередні механізми є недосконалими порівняно з ротаційними, тому що окремі ланки цих механізмів рухаються нерівномірно, що викликає великі інерційні навантаження в шарнірних з’єднаннях сили тертя і зношеннях деталей.

Ротаційний ниткопртягувач не потребує змащення.

Недоліки конструкції і роботи.

1.     Ротаційні ниткопритягувачі добре працюють при обертанні головного валу проти годинникової стрілки, що зв’язано з круткою нитки.

2.     Недостатній контроль нитки при великих частотах обертання головного валу на прямих ділянках (момент сходження нитки з носика човника) приводить до обривності ниток.



Механізми подачі ниток в машинах ланцюгового переплетення

Класичний механізм ниткопритягувача відсутній у машинах ланцюгового переплетення. Подача нитки, наприклад голці здійснюється важелем-ниткоподавачем, який встановлений на голководі (2222 кл) або коромислі механізму голки (51 кл).

Ниткопритягувачі бувають: важільні, кулачкові, ексцентрикові.




Вправа для самоконтролю (зайти за посиланням)

https://learningapps.org/display?v=pgb2urhra20



Тест для самоконтролю

Робочий орган швейної машини, який подає нитку голці та човнику і затягує петлю після переплетення ниток у строчці:
голка
човник
ниткопритягач
лапка
рейка
На внутрішнє плече пальця кривошипа кріпиться:
повзун
човник
важіль ниткопритягача
палець повідка
У середній отрвір важеля вставлений:
палець ланки
шатун
гвинт
палець повідка
Палець ланки надітий на:
шарнірний палець
кривошип
коромисло
шатун
Такі механізми ниткопритягача забезпечують виконання технологічного процесу в режимах мінімальних і максимальних обертів головного вала
важільно-кулісний
кулачково-обертовий
шарнірно-стержневий
важільно-кулачковий
Такий механізм ниткопритягача добре працює при обертанні головного валу проти годинникової стрілки
важільно-кулісний
кулачково-обертовий
шарнірно-стержневий
важільно-кулачковий
