Загальна характеристика човникового стібка

Човниковий стібок – це двонитковий стібок з вузлами переплетення верхньої та нижньої ниток всередині з'єднувальних матеріалів.

Верхня нитка називається голковою, нижня – човниковою (рис.1).

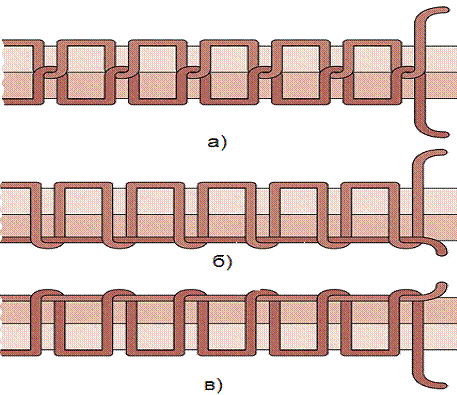

Рис.1 Човниковий стібок

Властивості човникової строчки

§  важко розпускається,

§  міцна,

§  економна витрата ниток.

§  погано розтягується (не еластична),

§  потребує частої перезаправки нитки у шпульці.

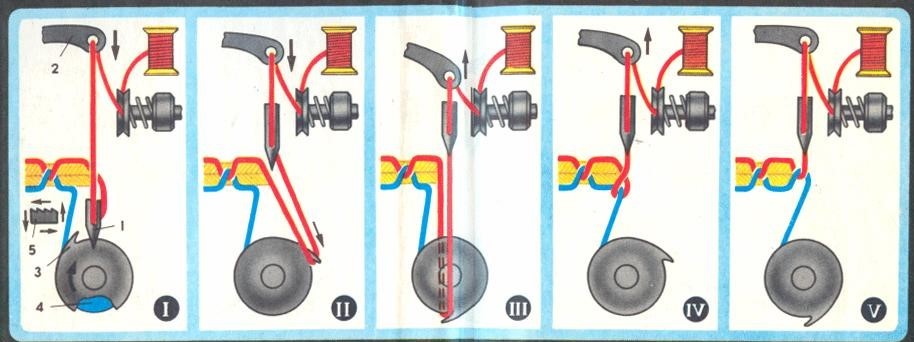

Процес утворення човникового стібка (рис.2)



1.     Голка проколює матеріал, проводить верхню нитку крізь нього і опускається у крайнє нижнє положення, ниткопритягач опускається і подає нитку голці. При підніманні на 2-3 мм голка утворює петлю, яку захоплює носик човника.

2.     Голка починає рухатися вверх, носик човника розширює петлю з верхньої нитки. Ниткопритягач продовжує опускатися вниз і подає нитку човнику.

3.     Петля верхньої нитки обводиться човником навколо шпульного ковпачка.

4.     Коли петля верхньої нитки буде обведена на кут, що більший за 180⁰, тоді ниткопритягач піднімається і затягує стібок, рейка переміщує матеріал на довжину стібка.

5.     Човник здійснює холостий хід, а голка, рейка та ниткопритягач закінчують свою роботу.

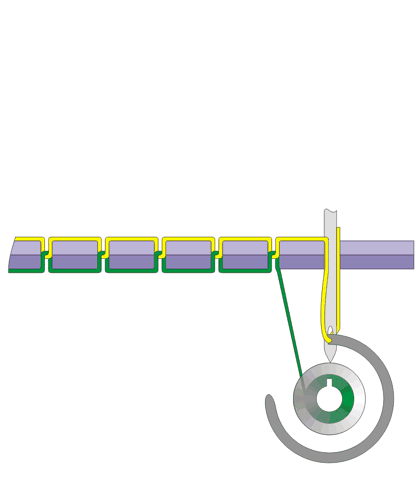

Анімація - утворення човникового стібка обертовим човником





Утворення човникового стібка коливним човником
