Човник. Види човникових пристроїв



Човник призначений для захоплення петлі верхньої нитки (петлі голки), переплетення верхньої нитки з нижньою для кріплення шпулеутримувача (ШУ).




Човниковий комплект:

1.Човник

2.Шпулеутримувач використовується для кріплення шпульного ковпачка, для регулювання контрольного положення голки швейної машини по висоті.

3. Бокове напівкільце — для тримання ШУ (шпулеутримувача) у човнику.

4. Закріплююча пластина з установочним пальцем 4а призначена для утримання шпулеутримувача у стаціонарному положенні.

5. Шпуля — для намотування нижньої нитки та її заправлення.

6. Шпульний ковпачок використовується для заправлення нижньої нитки, для регулювання натягу нижньої нитки, для кріплення шпулі у шпулеутримувачі.




В залежності від характеру руху човника, всі конструкції човникових пристроїв ділять на два типи:
1. Човникові пристрої з коливним зворотнім рухом човника (коливні човники) в праву або ліву сторону (лівохідні і правохідні).

2. Човникові пристрої з неперервним рухом човника (ротаційні).

Коливні човникові пристрої

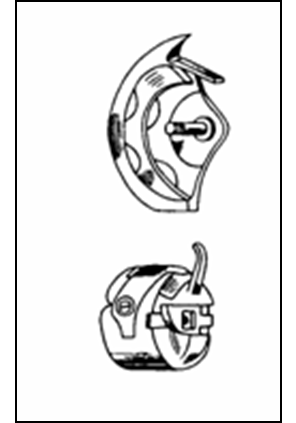

Коливний правохідний човник




Човники , які здійснюють при робочому ході рух за годинниковою стрілкою (правохідні). Човники використовують в машинах для зшивання текстильних матеріалів прямою стрічкою і строчкою зигзаг.

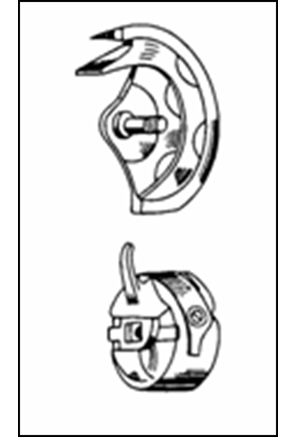

Коливний лівохідний човник.




Човники , які           при робочому           ході рухаються    проти  годинникової  стрілки.  Лівохідні човники працюють в прямострочних  машинах. нізмі.

Механізми  з  коливним  човником  використовують  зазвичай  у  тихохідних швейних  машинах  і  в  основному  в  тих,  які  працюють  у  важких  умовах:  при зшиванні шкіри, товстих матеріалів (товщиною до 25 мм) тощо. Такі механізми мають гірші динамічні властивості порівняно з механізмами обертового човни-

ка. Але доцільність їхнього використання пояснюється тим, що коливні човники справляють меншу силову дію на нитку, зменшують її знос. При цьому нецентрально-шпульні  човники  мають  менший  робочий  хід,  який  забезпечує більш раціональний розподіл часу роботи інших механізмів, зокрема, механізму ниткопритягача.

Човникові пристрої по розташуванню шпульки відносно осі обертання човника ділять на центрально-шпульні з розташуванням шпулі по осі обертання човника; нецентрально-шпульні, в яких шпулька зміщена по відношенню до осі обертання човника.

У сучасних швидкісних швейних машинах застосовують переважно механізми з центрально-шпульними обертовими човниками, що здійснюють рівномірний  обертальний  рух.  Перевагою  таких  механізмів  є  невеликі  інерційні навантаження, що виникають як у човниковому пристрої, так і у самому механізмі.

По формі:

-          напівкруглі, які здійснюють коливний рух разом зі шпулею;

-          чашеподібні з гачком (носиком), шпулька встановлюється в шуплетримач відносно човника є нерухомим.

По принципу взаємодії човника з голкою  човникові пристрої  ділять на дві  групи:

1. Човникові пристрої, що працюють з голкою, яка переміщується перпендикулярно площині обертання човника. Такі човники мають горизонтальну вісь обертання (коливання) (1022 кл., 1022 М кл, 97 кл.).

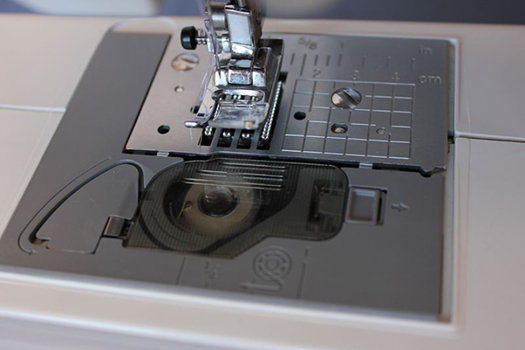

2. Човникові пристрої, що працюють з голкою, яка переміщується паралельно площині обертання човника. Такі човники мають вертикальну вісь обертання.  (862 кл., 852 кл.).

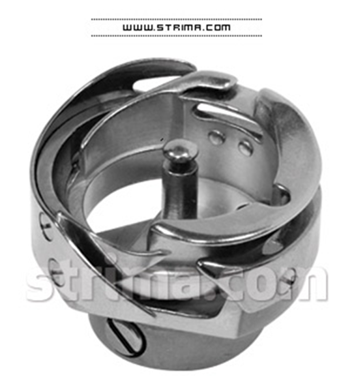

Будова обертового човникового пристрою з горизонтальною віссю його обертання


1 - човник,

2 - носик човника,

3 - шпулька,

4 - шпулетримач,

5 - вісь,

6 - шпульний ковпачок,

7 - замок,

7а – виступ замка;

8 - канавка замка,

9 -важіль-засувка,

10 - виступ,

11 - напівкільце,

12 - канавка установочного пальця,

13 - установочний палець,

14 - пластина,

15 - пластинчата пружина

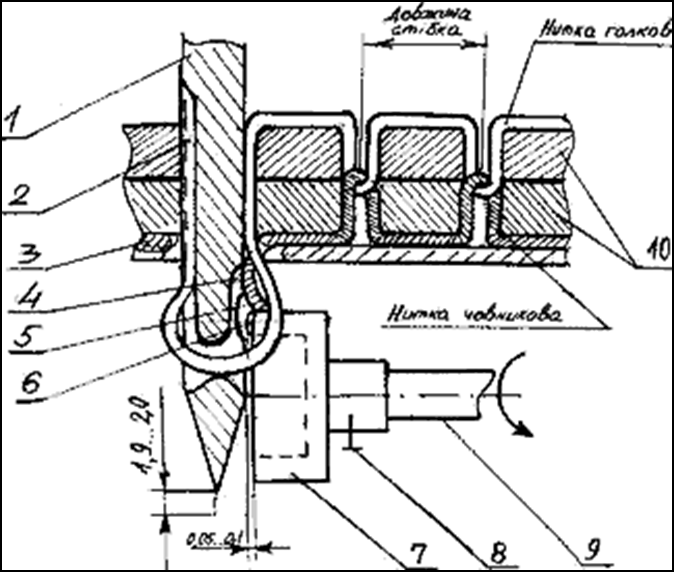

Взаємодія голки з робочим інструментом – човником




1 - голка;

2 - довгий жолобок;

3 - голкова пластина;

4 - короткий жолобок;

5 - виїмка;

6 - носик човника;

7 - човник із шпулетримачем з шпулькою і шпульним ковпачком;

8 - гвинт стопорний;

9 - вал човника;

10 - текстильні матеріали
